柔性输送系统配件有哪些构成

柔性输送线及配件简介

一、输送线及分类

输送线是为了提高加工或生产效率而设计的一种用来输送原料、半成品或产品的专用设备。它采用输送链(带或板)与输送粱间以摩擦滑动、连续输送物料的方式进行工作。输送线多用于以流水作业方式的企业和部门。输送线可分为以下几种。

1、按作业面方式分为：

(1)平动输送线：运载物料在两点直线间或多点直线间平面上运动。如：流水作业线;

(2)升/降输送线：将物料直线提升或直线下降的输送线。如：一、二楼间的物料输送线。

(3)柔性输送线：可运载物料平面转弯、爬升、下降，并可按工艺要求使物料自动排队的输送线。 如：平面间、楼层间的连续生产物料输送。

2、按链板材质分为：

(1)塑胶链板线

(2)不锈钢链板线

(3)不锈钢面塑胶链板线

二、柔性输送线基本构成

柔性输送线由以下基本部分构成。

(1)输送链：由白色、高强度工程塑制成。可分为平板链、通用链、钢顶链、楔形链、滚珠链、毛刷链、弹性链等。

(2)输送粱：由表面经阳极氧化处理的铝合金型材和摩擦滑轨构成。可分为标准型、加强型。

(3)输送架体：也是由表面经阳极氧化处理的铝合金型材构成。分为轻型、中型、重型。

(4)驱动装置：由粉末冶金工艺压铸成型的铝制驱动头尾构成。分为单驱动、双驱动和中间驱动等。

(5)导向装置：可使物料始终在链板中间位置运行的两边护栏。

(6)转弯装置：链板转弯时的内支撑装置。分为水平弯头、垂直弯头、水平轮弯头及水平轮等。

(7)附件：有连接件、盛液盘等。

三、部件及特点

1、柔性输送线性能参数

(1)单个驱动头的**输送长度：25M

(2)工作温度：-20℃～+60℃

(3)输送速度：50M/min

(4)链节距：38.1mm

(5)小转弯半径：R150mm

(6)抗拉强度：4000N

(7)链板重量：0.7KG/M

2、柔性输送线特点

(1)洁净：整线由白色高强度工程塑料链板与表面经阳极氧化的铝合金异型材组装而成。链板为纯白色，设备运行无需润滑，无须定期保养，不会被腐蚀，符合GMP规范。

(2)安静：设备运行声音<30Db。

(3)灵巧：由可任意拆装的组件装配成具有弹性的传送系统，配合不同半径的垂直和水平弯道，可以在任意的3D空间内输送产品，并可随时随地按照你的生产现状进行调整。可以完成水平、爬坡、垂直、转弯、螺旋、夹持、悬挂、翻转、旋转等输送形式。

(4)简便：整线安装无需任何特殊工具，只需常用手工工具，即可由单人完成基本拆装工作。

(5)稳定：稳定的性能可保证被送的产品在输送的过程中不发生翻倒和滑落。

3、主要应用行业

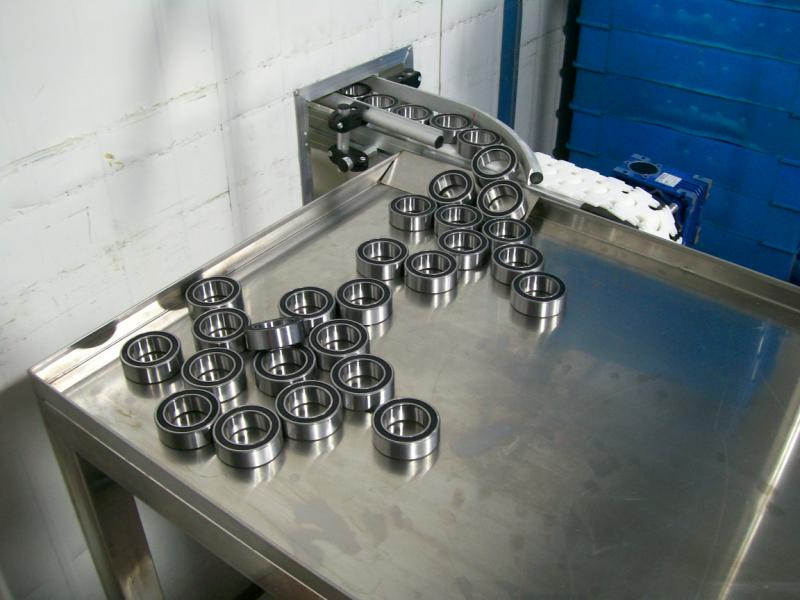

应用于食品、饮料、卷烟、啤酒、矿泉水、纸箱、卷筒纸、轴承加工、齿轮加工、汽车零部件生产、医药制药、电子元件装配线、包装线等行业。

柔性链是柔性链输送机的重要输送配件

柔性链的特点：

1.柔性链板能停止高精度的运动，其各链节的磨损伸长平均，能保持十分高的运动精度。

2.柔性链的牢靠性也很高，柔性链的链节是多片式构造，当其中一般链片在任务中遭到毁坏时并不影响整根链条的任务，使人们可以及时发现并改换，如需增加承载才能只需在宽度方向较小尺寸(增加链片排数)。

3.柔性链的噪音小，齿形链是通过任务链板与链轮齿的渐开线齿形停止啮合传递动力，与磙子链和套筒链相比其多边形效应分明降低，冲击小、运动颠簸、啮合噪音较小。

以上就是柔性链的主要用途与特点，其作为流水线的重要输送配件，在传动性能上有着特殊的表现。

柔性链板又称齿形链无声链。由一组带有两个齿的链板左右交织并列铰接而成。每个齿的两个正面为任务面，齿形为直线，任务时链齿外侧边与链轮轮齿相啮合来实现传动。柔性链是一种应用普遍的机械输送配件，特别是在高速，低噪音，大中心距的工况下，其性能优于齿形带，滚子传动链，大有取代齿形带传动的趋向。由可任意拆装的组件装配成具有弹性的传送系统，配合不同半径的垂直和水平弯道，可以在任意的3D空间内输送产品，并可随时随地按照你的生产现状进行调整。
